Mengapa Tiub Segi Empat Boleh Menyelesaikan Sakit Kepala Penukar Haba Anda?

Ringkasan Artikel

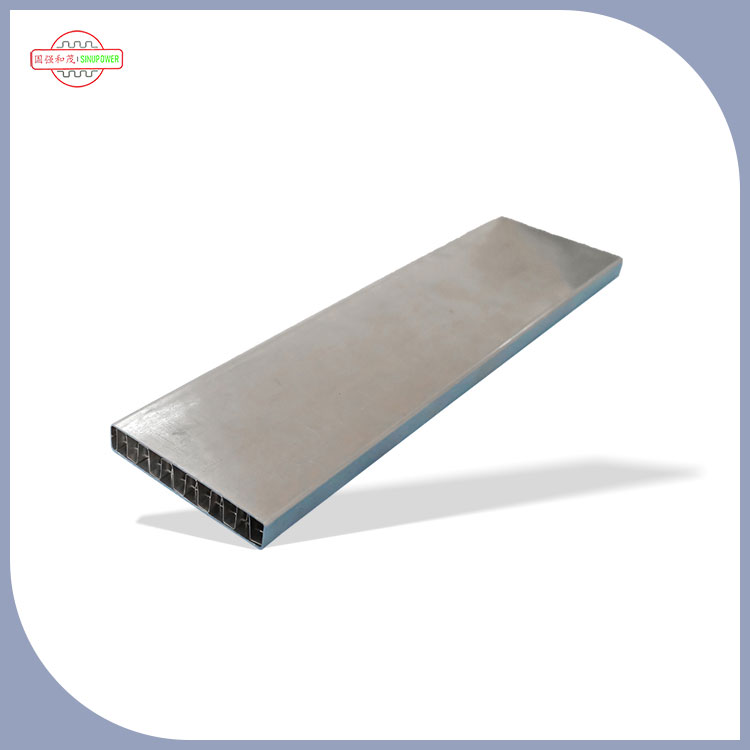

Tiub Segiempatmuncul dalam penukar haba dan sistem terma yang lebih moden atas sebab yang mudah: mereka boleh menyampaikan prestasi pemindahan haba yang kuat dalam ruang sempit sambil membantu jurutera mengawal aliran udara, penurunan tekanan dan geometri gegelung. Artikel ini membincangkan bahagian Tiub Rectangular yang masuk akal, perkara kesakitan yang mereka betulkan (dan mana yang tidak mereka lakukan), cara menentukannya dengan betul dan pemeriksaan kualiti yang perlu anda minta untuk mengelakkan kejutan yang mahal. Anda juga akan mendapat jadual perbandingan praktikal, senarai semak pilihan dan bahagian Soalan Lazim yang boleh anda kongsi dengan pasukan anda.

Jadual Kandungan

• Garis besar
• Masalah Sebenar Yang Dihadapi Pembeli
• Apa yang Membuatkan Tiub Segi Empat Berbeza
• Tempat Tiub Segi Empat Berfungsi Paling Baik
• Segi empat tepat lwn Tiub Bulat
• Faktor Prestasi Yang Sebenarnya Menggerakkan Jarum
• Cara Menentukan Tiub Segi Empat Tanpa Penyesalan
• Kawalan Kualiti Yang Perlu Anda Minta
• Bekalan, Masa Utama dan Ketekalan
• Bekerja Dengan Tiub Pemindahan Haba Sinupower Changshu Ltd.
• Soalan Lazim
• Langkah Seterusnya

Garis besar

• Kenal pasti titik sakit pembeli yang paling biasa dalam penyumberan tiub penukar haba.
• Terangkan mengapa Tiub Segi Empat menukar aliran udara, sentuhan sirip dan penggunaan ruang.
• Aplikasi peta di mana profil segi empat tepat menawarkan faedah yang jelas.
• Bandingkan tiub segi empat tepat dan bulat menggunakan jadual keputusan praktikal.
• Tunjukkan pembolehubah reka bentuk utama: dimensi, dinding, bahan dan kaedah cantuman.
• Sediakan senarai semak spesifikasi langkah demi langkah untuk mengurangkan ralat petikan.
• Senaraikan kawalan kualiti dan dokumen yang melindungi jadual projek anda.
• Jawab soalan biasa pemerolehan dan pasukan kejuruteraan bertanya.

Masalah Sebenar Yang Dihadapi Pembeli

Jika anda mendapatkan sumber tiub penukar haba, kemungkinan besar anda tidak kehilangan tidur kerana "tiub" secara umum-anda kehilangan tidur kerana tiub yang boleh pecah: sasaran prestasi, hasil pemasangan dan jadual penghantaran. Berikut adalah titik kesakitan yang muncul berulang kali:

• Had ruang:Gegelung atau penukar anda perlu memuatkan jejak yang ketat, tetapi anda masih memerlukan kapasiti.
• Penurunan tekanan sisi udara:Peminat menjadi lebih kuat, penggunaan tenaga meningkat, dan sistem terlepas matlamat kecekapan.
• Sentuhan sirip lemah:Sentuhan tiub-ke-sirip yang lemah mewujudkan kesesakan terma dan output yang tidak konsisten.
• Sakit kepala yang menyertai:Kecacatan pateri atau kimpalan bertukar menjadi kebocoran, sekerap dan kerja semula.
• Ketidakpastian kakisan:Pilihan aloi yang salah atau keadaan permukaan memendekkan hayat perkhidmatan.
• Dimensi tidak konsisten:Saiz tiub "hampir sama" boleh memusnahkan penjajaran pemasangan.
• Masa pendahuluan yang panjang:Talian gegelung sudah sedia, tetapi tiub tiba lewat—atau tersalah tiba.

Tiub Segiempat tepat tidak akan menyelesaikan setiap masalah ini secara ajaib, tetapi apabila ia dipilih untuk kerja yang betul—dan dinyatakan dengan betul—ia boleh mengurangkan beberapa isu sekaligus.

Apa yang Membuatkan Tiub Segi Empat Berbeza

Tiub Segiempat tepat menukar geometri saluran aliran dan cara tiub antara muka dengan sirip atau plat. Itu kedengaran akademik sehingga anda melihat kesan praktikal:

• Penggunaan ruang yang lebih baik:Profil segi empat tepat boleh dibungkus dengan cekap ke dalam reka bentuk gegelung padat.
• Penjajaran yang boleh diramalkan:Sisi rata boleh membantu menstabilkan penempatan dalam susunan sirip atau lekapan.
• Potensi untuk hubungan sirip yang lebih baik:Permukaan rata boleh meningkatkan kawasan sentuhan yang konsisten apabila direka dengan betul.
• Pembentukan aliran udara:Bentuk luaran boleh mempengaruhi pembentukan bangun dan rintangan sisi udara dalam susun atur gegelung tertentu.

Ringkasnya: profil memberikan anda satu lagi tuil untuk ditarik apabila tiub bulat tidak dapat memberikan gabungan kekompakan, kesesuaian pemasangan dan prestasi terma yang anda perlukan.

Tempat Tiub Segi Empat Berfungsi Paling Baik

Tiub Segiempat tepat amat menarik apabila reka bentuknya dikekang atau apabila bahagian udara adalah kesesakan sebenar. Kes penggunaan biasa termasuk:

• HVAC dan gegelung penyejukan:Penyejat, pemeluwap, dan reka bentuk gegelung padat khusus.
• Penyejuk udara dan penyejuk kering:Di mana kuasa kipas dan penalti penurunan tekanan adalah penting.
• Pemulihan haba industri:Modul cekap ruang di dalam peralatan yang dibungkus.
• Elektronik atau penyejukan kabinet:Kepungan ketat yang masih memerlukan kawalan haba yang stabil.
• Perhimpunan terma tersuai:Reka bentuk di mana bentuk tiub menyokong antara muka sirip atau plat yang unik.

Petua: Jika pasukan reka bentuk anda terus berjuang dengan "kami memerlukan lebih banyak kapasiti tetapi kami tidak dapat mengembangkan gegelung", ini biasanya di mana profil segi empat tepat memasuki perbualan.

Segi empat tepat lwn Tiub Bulat

Mari buat keputusan itu praktikal. Berikut ialah perolehan jadual perbandingan dan kejuruteraan yang boleh digunakan pada peringkat awal:

Faktor Prestasi Yang Sebenarnya Menggerakkan Jarum

Apabila sistem berprestasi rendah, pasukan sering menyalahkan "bentuk tiub" terlebih dahulu. Pada hakikatnya, prestasi bergantung pada segelintir pembolehubah yang boleh anda kawal. Jika anda menilai Tiub Segi Empat, tumpukan pada perkara ini:

• Diameter hidraulik dan rejim aliran:Tingkah laku aliran dalaman mempengaruhi pemindahan haba dan kuasa pam.
• Ketebalan dinding dan kekonduksian:Dinding yang lebih tebal meningkatkan keteguhan tetapi boleh menambah rintangan haba.
• Jejari sudut dan geometri dalaman:Sudut mempengaruhi pengagihan aliran dan kebolehkilangan.
• Keadaan permukaan:Permukaan yang bersih dan konsisten meningkatkan kebolehpercayaan cantuman dan mengurangkan kadar kecacatan.
• Keserasian dengan sirip/pinggan:"Antara muka" selalunya di mana keuntungan atau kerugian sebenar berlaku.
• Pemilihan bahan:Persekitaran kakisan, suhu operasi, dan pilihan aloi pemacu bendalir kerja.

Projek terbaik menganggap Tiub Segi Empat sebagai sebahagian daripada sistem: tiub + sirip + kaedah penyambungan + keadaan operasi. Dari situlah datangnya kemenangan.

Cara Menentukan Tiub Segi Empat Tanpa Penyesalan

Kebanyakan masalah penyumberan berlaku kerana spesifikasi tiub "cukup dekat" untuk sebut harga tetapi tidak cukup tepat untuk pengeluaran. Gunakan senarai semak ini untuk mengelakkan sebut harga semula, kelewatan dan ketidakpadanan:

• Dimensi luar:Tentukan lebar dan tinggi dengan jelas, termasuk toleransi yang dibenarkan.
• Ketebalan dinding:Nyatakan ketebalan nominal dan julat toleransi; perhatikan sebarang keperluan dinding minimum.
• Butiran sudut dan tepi:Nyatakan sama ada sudut tajam, bulat dan sebarang had jejari sudut yang diperlukan.
• Panjang:Panjang potong tetap atau panjang rawak; termasuk toleransi potong dan keperluan keadaan akhir.
• Bahan dan gred:Pilih berdasarkan risiko kakisan, kaedah penyambungan dan julat suhu.
• Keutamaan proses pembuatan:Jika reka bentuk anda bergantung pada ciri tertentu (contohnya, lokasi jahitan atau kemasan permukaan), perhatikan dengan jelas.
• Had kelurusan dan pusingan:Profil segi empat tepat boleh menjadi sensitif kepada twist; tentukan had yang boleh diterima untuk pemasangan.
• Kemasan permukaan/kebersihan:Terutama penting untuk pematerian dan penyambungan berintegriti tinggi.
• Ujian dan pemeriksaan:Tentukan perkara yang mesti diuji dan bagaimana keputusan dilaporkan.

Petua perolehan: minta kejuruteraan menyediakan senarai "kritikal-untuk-pemasangan". Jika toleransi menjejaskan sisipan sirip, jurang pematerian atau kesesuaian lekapan, ia tergolong dalam spesifikasi pembelian—tidak terkubur dalam lukisan dalaman.

Kawalan Kualiti Yang Perlu Anda Minta

Tiub Segiempat tepat sering digunakan di mana ketepatan dan kebolehulangan penting. Berikut ialah semakan kualiti yang melindungi anda daripada pemberhentian talian dan kegagalan kebocoran:

• Laporan pemeriksaan dimensi:Sertakan lebar/tinggi, ketebalan dinding dan butiran sudut.
• Kebolehkesanan bahan:Pengenalpastian haba/lot dan dokumentasi sejajar dengan sistem kualiti anda.
• Pengesahan keadaan permukaan:Piawaian kebersihan apabila tiub bertujuan untuk pematerian atau pengedap ketat.
• Ujian berkaitan tekanan atau kebocoran:Apabila berkaitan dengan permohonan dan kaedah penyertaan anda.
• Pengesahan kaedah pembungkusan:Tiub boleh berubah bentuk semasa transit; pembungkusan harus mengelakkan penyok dan lilitan.

Jika projek anda mempunyai kos kegagalan yang tinggi (penyejuk, media berbahaya, pemasangan yang sukar diakses), anggap dokumentasi kualiti sebagai keperluan—bukan "senang untuk dimiliki".

Bekalan, Masa Utama dan Ketekalan

Walaupun Tiub Segiempat tepat di atas kertas, sesuatu projek masih boleh gagal kerana geseran rantaian bekalan. Beberapa cara praktikal untuk mengurangkan risiko:

• Kunci dimensi kritikal awal:Perubahan reka bentuk lewat membuat perubahan alatan dan slip jadual.
• Minta sampel pra-pengeluaran:Satu larian sampel boleh mendedahkan isu kesesuaian sebelum pengeluaran besar-besaran.
• Tentukan kawalan perubahan:Bersetuju tentang perkara yang memerlukan pemberitahuan (kelompok bahan, perubahan proses, anjakan toleransi).
• Rancang pembungkusan dan penghantaran yang realistik:Profil segi empat tepat memerlukan perlindungan daripada kerosakan lentur dan tepi.

Konsisten lebih penting daripada kesempurnaan. Tiub yang "sempurna" dalam satu kelompok dan berbeza sedikit pada kumpulan seterusnya adalah lebih teruk daripada tiub yang konsisten dalam tetingkap toleransi yang jelas.

Bekerja Dengan Tiub Pemindahan Haba Sinupower Changshu Ltd.

Jika anda mendapatkan Tiub Rectangular Tiub untuk aplikasi pemindahan haba, bekerja dengan pengeluar yang memahami pemasangan terma menjadikan hidup anda lebih mudah-kerana mereka tahu apa yang sebenarnya berlaku dalam pengeluaran: fit sirip, konsistensi pematerian, hanyut dimensi, ubah bentuk transit dan jurang dokumentasi.

Tiub Pemindahan Haba Sinupower Changshu Ltd.menumpukan pada penyelesaian tiub pemindahan haba, termasuk Tiub Segi Empat yang direka untuk peralatan haba dan aplikasi gaya gegelung. Kelebihan bekerjasama dengan pembekal khusus bukan sahaja "bolehkah anda berjaya", tetapi "bolehkah anda memastikannya konsisten" merentas kitaran pengeluaran—sambil menyokong spesifikasi, jangkaan pemeriksaan dan rentak penghantaran anda.

Bawa lukisan anda, keadaan operasi dan kekangan pemasangan anda (terutama toleransi yang mempengaruhi sisipan dan penyambungan sirip). Lebih jelas keperluan fungsian, lebih cepat anda boleh menumpu pada reka bentuk tiub yang stabil yang tidak mengejutkan pasukan pengeluaran anda nanti.

Soalan Lazim

S: Adakah Tiub Segi empat tepat sentiasa lebih cekap daripada tiub bulat?
A: Tidak secara automatik. Prestasi bergantung pada reka bentuk lengkap—aliran udara, geometri sirip, aliran dalaman, ketebalan dinding dan kualiti cantuman. Tiub Segiempat tepat boleh menjadi pilihan yang kuat apabila anda memerlukan susun atur padat atau kawalan penjajaran pemasangan yang lebih baik.

S: Apakah kesilapan penyumberan terbesar dengan Tiub Segi Empat?
A: Toleransi yang tidak jelas. Jika lebar/tinggi, lilitan, butiran sudut atau keadaan permukaan tidak ditentukan, anda boleh mendapatkan tiub yang "memenuhi sebut harga" tetapi gagal dalam pemasangan.

S: Adakah Tiub Segiempat tepat meningkatkan penurunan tekanan?
J: Mereka boleh, bergantung pada geometri dalaman dan keadaan aliran. Reka bentuk yang betul boleh mengimbangi penurunan tekanan dan pemindahan haba, tetapi anda harus menilai sasaran sistem (kuasa kipas atau kuasa pam) dan bukannya meneka berdasarkan bentuk sahaja.

S: Apakah yang perlu saya beritahu pembekal untuk mengelakkan masalah pateri atau menyertai?
J: Kongsi kaedah penyambungan (brazing, kimpalan, pengembangan mekanikal, dsb.), kebersihan permukaan yang diperlukan, dan sebarang dimensi kritikal yang mempengaruhi kawalan jurang. Kebolehpercayaan penyertaan selalunya lebih sensitif terhadap kebersihan dan konsistensi daripada jangkaan pasukan.

S: Bagaimanakah saya tahu sama ada permohonan saya sesuai untuk Tiub Segi Empat?
J: Jika anda dikekang oleh ruang, bergelut dengan konsistensi sentuhan sirip, atau cuba mengurangkan kebolehubahan pemasangan, Tiub Segiempat tepat patut dinilai. Langkah terbaik seterusnya ialah membandingkan prototaip atau hasil simulasi menggunakan geometri gegelung sebenar anda.

Langkah Seterusnya

Jika anda menilai Tiub Segi Empat untuk reka bentuk penukar haba baharu—atau anda cuba membaiki gegelung sedia ada yang kurang berprestasi—jangan berjudi pada spesifikasi "cukup dekat". Bawa dimensi, toleransi, keadaan kerja dan kaedah penyambungan anda ke meja dan selaraskan pada reka bentuk tiub yang barisan pengeluaran anda boleh berjalan secara konsisten.

Mahukan proses sebut harga yang lebih pantas, bersih dan kurang kejutan dalam binaan percubaan?hubungi kamidan kongsi butiran lukisan dan aplikasi anda—diri masa depan anda (dan pasukan pengeluaran anda) akan berterima kasih kepada anda.
