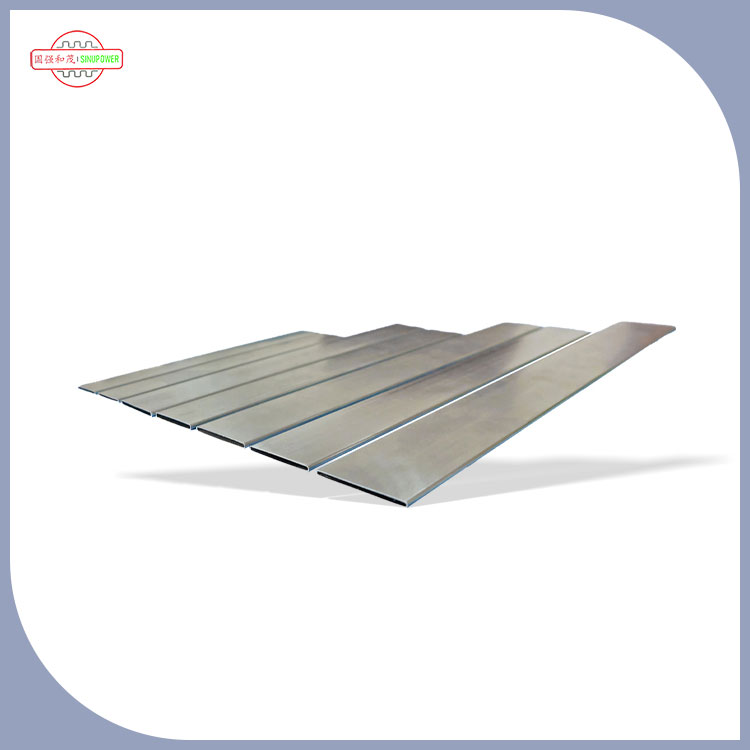

TheB-Tiub untuk Radiator Dilipatmemainkan peranan teras dalam menjalankan peredaran dan pemindahan haba medium pertukaran haba teras, sambil menyesuaikan diri dengan ciri-ciri struktur radiator lipat, dengan mengambil kira kecekapan pemindahan haba, kekuatan struktur, dan kebolehsuaian pemasangan. Ia adalah pembawa teras untuk mencapai fungsi pelesapan haba, dan fungsi khususnya boleh dibongkar ke dalam dimensi utama berikut:
1. saluran edaran tertutup medium pertukaran haba teras
Sebagai saluran aliran eksklusif untuk media penyejukan seperti air, antibeku etilena glikol, dan minyak terma, ia merealisasikan peredaran arah medium di dalam radiator, mengelakkan kebocoran sederhana, dan memastikan operasi yang stabil bagi kitaran tertutup sistem pelesapan haba. Ia adalah "kapal penghantaran" untuk pemindahan haba dari hujung sumber haba ke hujung pelesapan haba radiator, dan semua tingkah laku pemindahan haba adalah berdasarkan aliran medium di dalam tiub B.
2. pengaliran yang cekap dan teras pertukaran haba
Di satu pihak, dinding tiub B secara langsung menghubungi komponen pertukaran haba atau medium suhu tinggi pada hujung sumber haba, dengan cepat menyerap haba dan menghantarnya ke luar dinding tiub; Sebaliknya, bahagian luar dinding tiub dilekatkan rapat pada sirip pelesapan haba radiator lipat, memindahkan haba yang diserap ke sirip, dan kemudian mengembangkan kawasan pelesapan haba melalui sirip untuk melakukan pemindahan haba perolakan paksa dengan udara, melengkapkan proses pemindahan haba yang lengkap "penyerapan haba pemindahan jisim pelepasan haba". Kekonduksian terma dan struktur dinding tiub secara langsung menentukan kecekapan pemindahan haba asas radiator.
3. Pemasangan dan sokongan struktur untuk struktur boleh dilipat
Ciri teras radiator lipat ialah sirip disusun secara berlipat untuk menjimatkan ruang dan meningkatkan ketumpatan. Bentuk keratan rentas dan dimensi struktur tiub B disesuaikan secara khusus kepada susun atur lipatan ini, dan boleh dibenamkan dengan tepat dalam slot tersimpan atau lubang pelekap sirip lipatan, mencapai pemasangan yang ketat antara tiub dan sirip. Pada masa yang sama, sebagai komponen rangka teras radiator, ia menjalankan peranan sokongan sirip dan struktur keseluruhan, menahan tekanan sederhana, tekanan pemasangan, dan kesan getaran semasa digunakan, memastikan kestabilan struktur lipatan, dan mengelakkan ubah bentuk teras dan pemisahan tiub dan sirip.
4. galas tekanan dan perlindungan pengedap untuk memastikan kebolehpercayaan sistem
Semasa operasi sistem penyejukan, terdapat tekanan tertentu di dalam, dan paip B perlu mempunyai kapasiti galas tekanan yang sepadan untuk menahan tekanan dalaman yang dihasilkan oleh peredaran medium dan mencegah dinding paip pecah dan kebocoran; Pada masa yang sama, reka bentuk pelabuhan tiub B disesuaikan dengan struktur pengedap ruang air/penutup hujung radiator, yang bekerjasama dengan sambungan dan pengedap untuk membentuk sistem tertutup yang lengkap, mencegah kebocoran sederhana, dan menyesuaikan diri dengan keperluan operasi stabil jangka panjang radiator lipat di bawah keadaan kerja yang berbeza (seperti peralatan industri, bateri tenaga baru, dll.).
Optimumkan rintangan aliran dan keseragaman pemindahan haba
Diameter dalam, profil keratan rentas dan reka bentuk saluran aliran tiub B telah dioptimumkan untuk mengurangkan rintangan aliran dan penggunaan tenaga pam edaran sambil memastikan kadar aliran sederhana. Pada masa yang sama, medium mengalir secara seragam di dalam tiub, mengelakkan pemindahan haba tidak sekata yang disebabkan oleh halaju aliran tempatan terlalu cepat atau terlalu perlahan. Digabungkan dengan susunan ketumpatan tinggi sirip terlipat, pengagihan suhu di kawasan pemindahan haba keseluruhan teras radiator lebih seimbang, meningkatkan konsistensi kesan pelesapan haba keseluruhan.
Di samping itu, sebagai tindak balas kepada keperluan ringan dan padat radiator boleh lipat, B-tiub biasanya diperbuat daripada bahan pertukaran haba berdinding nipis dan cekap (seperti aloi aluminium dan aloi tembaga), yang boleh memastikan pemindahan haba dan kapasiti galas tekanan sambil mengurangkan berat keseluruhan radiator. Ini adalah selaras dengan matlamat reka bentuk "isipadu kecil, kuasa pelesapan haba tinggi" bagi struktur boleh lipat dan merupakan komponen teras utama untuk radiator boleh lipat untuk mencapai pelesapan haba yang cekap, padat dan boleh dipercayai.
