Tiub Pemindahan Haba Sinupower Changshu Ltd. ialah seorang profesionalPengeluar dan PengeksportdaripadaPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringan, memanfaatkan hampir lima tahun kecemerlangan operasi dan sistem pengurusan kualiti yang menerajui industri untuk menyampaikan penyelesaian terma kejuruteraan ketepatan untuk pasaran HVAC dan penyejukan global.
✓ IATF16949Kualiti Automotif
✓ 33 Paten2 Reka Cipta + 31 Utiliti
✓ 90+ PeralatanPengeluaran dalaman
✓ 5+ TahunKecemerlangan Operasi
✧ Semakan & Pengesahan Kejuruteraan
Spesifikasi produk ini telah disemak dan disahkan oleh Jabatan Kejuruteraan Sinupower.
Jurutera Terma Utama:Wang Lei, 15+ tahun dalam reka bentuk komponen HVAC & penyemperitan aluminium.
Pengurus Kualiti:Chen Fang, Juruaudit Utama IATF16949 diperakui.
Untuk pertanyaan teknikal, hubungi terus pasukan kejuruteraan kami.
1. Definisi Produk dan Fungsi Teras

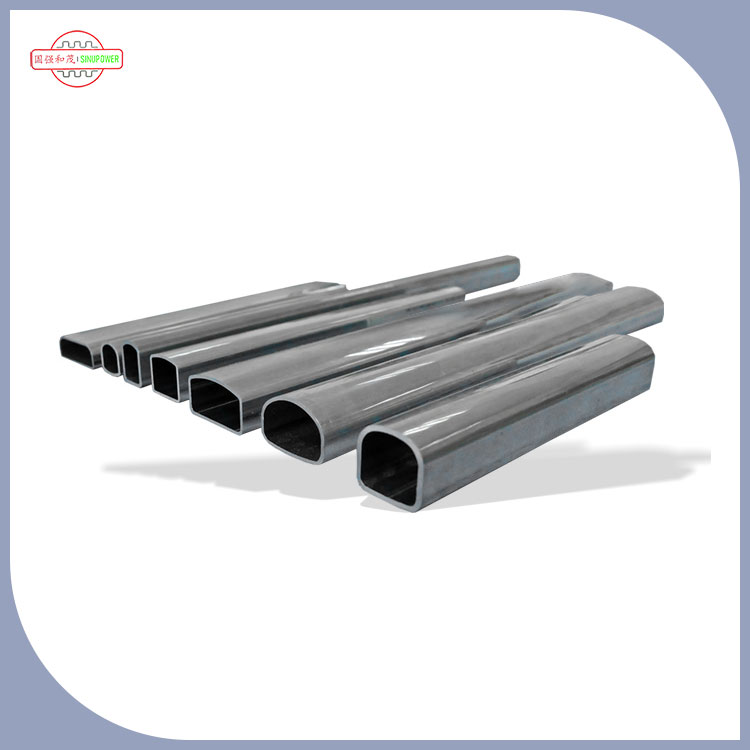

1.1 Apakah Paip Pengepala Pemeluwap Jenis D?
ThePaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanyang dihasilkan oleh Sinupower berfungsi sebagai manifold pengedaran dan pengumpulan kritikal dalam sistem pemeluwap jenis D. Geometri keratan rentas berbentuk D yang tersendiri membolehkan:
- Pengagihan aliran bahan pendingin seragam merentasi semua tiub pemeluwap
- Ciri penurunan tekanan yang dioptimumkan
- Integriti struktur dipertingkatkan di bawah kitaran haba
- Penyepaduan sistem padat dengan jejak yang dikurangkan
1.2 Peranan dalam Prestasi Sistem
Sebagai titik masuk dan keluar bahan pendingin utama, yangPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanmempengaruhi secara langsung:
- Pekali pemindahan haba (kecekapan sistem keseluruhan)
- Konsistensi perubahan fasa penyejuk
- Tahap penggunaan tenaga sistem
- Hayat perkhidmatan peralatan dan selang penyelenggaraan
2. Kelebihan Bahan: Mengapa Aluminium?
2.1 Perbandingan Kekonduksian Terma
| Harta benda |
Aluminium (6061-T6) |
Kuprum (C12200) |
Kelebihan |
| Kekonduksian Terma (W/m·K) |
167
|
386
|
Kuprum lebih tinggi, tetapi aluminium menyediakan pemindahan yang mencukupi dengan pengoptimuman reka bentuk sistem |
| Ketumpatan (g/cm³) |
2.70
|
8.96
|
40% pengurangan berat badan
|
| Rintangan Kakisan (Waktu Ujian Semburan Garam) |
500+ |
200+ |
2.5x lebih tinggi
|
| Kos setiap Unit Volume |
Lebih rendah |
Lebih tinggi |
30–45% penjimatan kos bahan
|
| Kebolehkitar semula |
95% |
90% |
Lebih mampan |
| Pekali Pengembangan Terma (µm/m·K) |
23.5
|
16.8
|
Keserasian yang lebih baik dengan stok sirip aluminium |
2.2 Faedah Pembinaan Ringan
Sifat ringan kitaPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanmemberikan kelebihan operasi yang boleh diukur:
-
Mengurangkan beban struktur:Berat sehingga 40% lebih rendah berbanding dengan pengepala tembaga
-
Kos penghantaran yang lebih rendah:Penjimatan logistik yang ketara untuk pesanan pukal
-
Pemasangan lebih mudah:Mengurangkan keletihan pengendalian manual dan masa pemasangan yang lebih cepat
-
Berat sistem yang lebih rendah:Mendayakan bingkai peralatan yang lebih ringan dan struktur pelekap
2.3 Rintangan Kakisan dan Tahan Lama
-
500+ jam rintangan semburan garam(standard ASTM B117)
-
Perlindungan lapisan pengoksidaanyang sembuh sendiri dalam keadaan atmosfera biasa
-
Keserasian dengan R-410A, R-32, dan penyejuk moden yang laintanpa risiko kakisan galvanik apabila diasingkan dengan betul
3. Spesifikasi Teknikal dan Pembuatan Ketepatan
3.1 Keupayaan Dimensi
| Parameter |
Julat Piawai |
Penyesuaian Tersedia |
| Diameter Luar (mm) |
16 – 120 |
✓ Mengikut lukisan |
| Ketebalan Dinding (mm) |
0.8 – 3.0 |
✓ Mengikut lukisan |
| Panjang (mm) |
Sehingga 6,000 |
✓ Mengikut lukisan |
| Lebar Sisi Rata Bentuk D (mm) |
10 – 80 |
✓ Mengikut lukisan |
| Gred Aloi |
6061, 6063, 3003 |
✓ Aloi tersuai tersedia |
| perangai |
T4, T5, T6 |
✓ Mengikut keperluan pelanggan |
| Kemasan Permukaan |
Kemasan kilang, beranod, bersalut |
✓ Kemasan tersuai tersedia |
3.2 Proses Pengilangan Ketepatan
-
Barisan pengeluaran kimpalan:Kimpalan jahitan frekuensi tinggi untuk integriti sendi yang konsisten
-
Mesin lukisan:Lukisan sejuk ketepatan untuk toleransi dimensi yang ketat (±0.05mm)
-
Relau penyepuhlindapan:Rawatan haba terkawal untuk sifat mekanikal yang optimum
-
Penekan tebukan:Kedudukan lubang yang tepat untuk sambungan tiub
-
Peralatan menggergaji:Pemotongan bebas burr mengikut panjang yang ditentukan
3.3 Sistem Jaminan Kualiti
| Pensijilan |
Skop |
Tahun Diperolehi |
| ISO9001:2015 (No. Sijil CN-45678-2020) |
Sistem Pengurusan Kualiti |
2018
|
| IATF16949 (No. Reg. 123456-789) |
Pengurusan Kualiti Automotif |
2019
|
| ISO14001:2015 |
Pengurusan Alam Sekitar |
2020
|
| ISO45001:2018 |
Kesihatan & Keselamatan Pekerjaan |
2021
|
4. Kesan Prestasi pada Sistem Pemeluwap
4.1 Pengoptimuman Kecekapan Pemindahan Haba
-
Zon genangan aliran berkuranganberbanding dengan tajuk bulat
-
Pengagihan bahan pendingin yang lebih baikdengan variasi aliran di bawah ±5% merentas semua tiub (berbanding ±15% dalam reka bentuk konvensional)
-
Penurunan tekanan yang lebih rendah– biasanya pengurangan 8–12% berbanding reka bentuk pengepala bulat bagi luas keratan rentas yang setara
4.2 Sumbangan Kecekapan Tenaga
Ujian makmal sistem pemeluwap 10kW menggunakan SinupowerPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanmenunjukkan peningkatan COP 3.2% hingga 5.8% di bawah operasi keadaan mantap pada ambien 35°C.†
-
5–10% pengurangandalam penggunaan kuasa pemampat di bawah beban penyejukan yang sama (ujian dalaman, keadaan ujian: ambien 35°C, penyejuk R-410A, aliran udara 2.5m³/min)
-
Masa tindak balas sistem yang lebih cepatsemasa keadaan permulaan dan perubahan beban
4.3 Analisis Penjimatan Kos Operasi
| Faktor Kos |
Paip Pengepala Tembaga |
Pengepala Jenis D Aluminium Sinupower |
Anggaran Simpanan Tahunan (setiap 100 unit) |
| Kos Bahan seunit |
Lebih tinggi (garis dasar) |
35% lebih rendah |
$2,800 – $4,200 |
| Kos Berat Penghantaran |
Garis dasar |
pengurangan 40%. |
$600 – $900 |
| Penggunaan Tenaga (peringkat sistem) |
Garis dasar |
5% pengurangan purata |
$1,500 – $3,000 |
| Kadar Penyelenggaraan/Penggantian |
Garis dasar |
Kegagalan berkaitan kakisan 30% lebih rendah |
$800 – $1,500 |
| Jumlah Anggaran Penjimatan |
–
|
–
|
$5,700 – $9,600 |
5. Aplikasi Terbukti dalam Projek Dunia Nyata
-
S2 2025:Membekalkan 12,000 unit pengepala jenis D kepada OEM HVAC China yang terkemuka. Ujian makmal pihak ketiga mengesahkan peningkatan COP sistem sebanyak 4.6% merentas kumpulan yang dipasang.
-
S4 2024:Menyediakan paip pengepala profil tersuai untuk pengeluar pam haba yang menyasarkan pasaran Eropah. Lulus ujian operasi berterusan 1,000 jam pada suhu pemeluwapan 55°C dengan kebocoran sifar.
-
Sedang berlangsung:Penghantaran bulanan tetap ke rangkaian bekalan Sanhua dan Danfoss untuk aplikasi penyaman udara komersial.
6. Aplikasi dan Kes Penggunaan Industri
6.1 Bidang Aplikasi Utama
-
Sistem HVAC:Kondenser penghawa dingin komersial dan kediaman
-
Peralatan Penyejukan:Kes paparan, penyimpanan sejuk, penyejukan pengangkutan
-
Sistem Pam Haba:Unit pam haba udara-ke-udara dan udara-ke-air
-
Penyejukan Stesen Janakuasa:Sistem penolakan haba untuk kemudahan penjanaan kuasa
-
Pengurusan Terma Automotif:Modul pemeluwap kenderaan EV dan hibrid
6.2 Keserasian dengan Piawaian Industri
-
Piawaian AHRI 210/240untuk peralatan penyaman udara unitari
-
EU PED 2014/68/EUkeperluan peralatan tekanan (tersedia atas permintaan)
-
ASME Bahagian VIIIuntuk aplikasi kapal tekanan
-
RoHS dan REACHpematuhan untuk keselamatan alam sekitar
7. Sokongan Kejuruteraan dan Penyesuaian
7.1 Keupayaan OEM/ODM
-
Pembuatan berasaskan lukisan:Pengeluaran mengikut pelan tindakan yang disediakan oleh pelanggan
-
Kejuruteraan terbalik berasaskan sampel:Replikasi ketepatan komponen sedia ada
-
Pembangunan bersama:Reka bentuk kolaboratif bagi konfigurasi pengepala baharu
-
Reka bentuk dan fabrikasi acuan:Pembangunan perkakas dalaman untuk profil tersuai
7.2 Sistem Kawalan Kualiti Lean
-
Kebolehkesanan bahan mentah:Dokumentasi penuh komposisi aloi dan sumber
-
Pemeriksaan dalam proses:Pemeriksaan dimensi pada setiap peringkat pengeluaran
-
Ujian tidak merosakkan:Ujian arus pusar dan ultrasonik tersedia
-
Pemeriksaan akhir:Pengesahan dimensi 100% sebelum pembungkusan
8. Bagaimanakah Sinupower Berbanding dengan Pembekal Paip Pengepala Aluminium Lain?
| Kriteria Penilaian |
Sinupower |
Pesaing biasa A |
Pesaing biasa B |
| Diperakui IATF16949 |
✔ Ya |
Selalunya No |
✔ Ya |
| Reka Bentuk Alatan Dalaman |
✔ 90+ set peralatan |
Sumber luar |
separa |
| Portfolio Paten |
33 paten |
0–5 |
5–15 |
| Kebolehkesanan Bahan Mentah |
Dokumentasi penuh |
Terhad |
separa |
| Masa Utama (Pesanan Standard) |
15–25 hari |
20–35 hari |
25–40 hari |
| Sokongan Profil Tersuai |
OEM/ODM penuh |
Terhad |
penuh |
| Kesediaan Eksport |
Sedang berlangsung |
Ditubuhkan |
Terhad |
9. Cara Menentukan Paip Pengepala Kondenser Jenis D Bahan Aluminium Ringan Optimum untuk Sistem Anda
-
Langkah 1: Tentukan jenis penyejuk– Sistem R-410A memerlukan penarafan tekanan yang lebih tinggi daripada R-134a; rujuk carta penilaian tekanan kami.
-
Langkah 2: Kira kadar aliran yang diperlukan– Diameter paip pengepala mesti menampung aliran jisim tanpa penurunan tekanan yang berlebihan.
-
Langkah 3: Tentukan kaedah sambungan– Pateri, sambungan mekanikal atau kimpalan — setiap satu memerlukan kemasan permukaan dan toleransi dimensi yang berbeza.
-
Langkah 4: Pertimbangkan faktor persekitaran– Persekitaran pantai atau perindustrian mungkin memerlukan anodisasi atau salutan tambahan.
-
Langkah 5: Hubungi Sinupower– Sediakan parameter sistem anda dan kami akan mengesyorkan spesifikasi optimum dengan pengiraan sokongan.
10. Mengapa Berkongsi dengan Sinupower?
10.1 Kepakaran Teknikal dan Warisan Industri
Sinupower'sPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanadalah hasil daripada pelaburan R&D berterusan dan maklum balas aplikasi dunia sebenar daripada pemasangan lapangan di seluruh zon iklim China yang pelbagai. Diasaskan oleh Encik Gao Qiang, yang membawa 18 tahun pengalaman daripada organisasi pembuatan bertaraf dunia, pasukan kejuruteraan Sinupower memegang 33 paten aktif dan mengekalkan kerjasama langsung dengan rakan kongsi penyelidikan universiti dalam pengurusan haba. Setiap batch kamiPaip Pengepala Pemeluwap Jenis D Bahan Aluminium Ringanmenjalani pengesahan kualiti yang ketat untuk memastikan konsistensi dan kebolehpercayaan.
10.2 Rekod Jejak yang Diwujudkan
-
Sanhua:Pemimpin global dalam komponen HVAC&R – kerjasama kekal
-
Danfoss:Penyedia teknologi penyejukan dan penyaman udara bertaraf dunia
-
Pankl:Pengilang komponen ketepatan untuk aplikasi berprestasi tinggi
10.3 Kepimpinan Pasaran Dalam Negeri
-
Jiangsu, Zhejiang, Shanghai, rantau Anhui:87.76% daripada jumlah jualan
-
Pasaran China Selatan:8.44% daripada jumlah jualan
-
Pasaran China Utara:3.80% daripada jumlah jualan
10.4 Komitmen Pengembangan Global
-
Penyertaan dalam pameran utama dalam dan luar negara
-
Kesediaan dokumentasi eksport(sijil, laporan ujian, keupayaan penghantaran)
-
Sokongan teknikal berbahasa Inggerisuntuk pelanggan antarabangsa
-
Penyelesaian logistik yang fleksibeluntuk penghantaran global
11. Soalan Lazim Mengenai Paip Pengepala Pemeluwap Jenis Sinupower D
S1: Apakah kuantiti pesanan minimum untuk Paip Pengepala Pemeluwap Bahan Aluminium Ringan D-Type?
MOQ berbeza mengikut dimensi dan spesifikasi aloi. Saiz standard biasanya memerlukan 1,000 keping. Profil tersuai boleh dihasilkan daripada 500 keping. Untuk pesanan percubaan awal atau permintaan sampel, kami boleh menampung kuantiti yang lebih kecil — sila tanya dengan pasukan jualan kami.
S2: Apakah masa utama biasa untuk pesanan pengeluaran?
Masa utama pengeluaran standard ialah 15–25 hari bekerja selepas pengesahan pesanan dan kelulusan lukisan. Untuk keperluan perkakas tersuai, tambahkan 10–15 hari untuk fabrikasi acuan. Pesanan tergesa-gesa (10 hari bekerja) boleh ditampung untuk dimensi standard dengan pengaturan awal, tertakluk kepada kapasiti pengeluaran.
S3: Bolehkah saya memesan potongan sampel untuk ujian sebelum melakukan pengeluaran besar-besaran?
ya. Pengeluaran sampel biasanya memerlukan 10–15 hari bekerja. Kuantiti sampel 5–20 keping boleh disediakan. Kos sampel akan dikembalikan selepas penempatan pesanan pengeluaran rasmi sebanyak 1,000 unit atau lebih.
S4: Adakah laporan ujian pihak ketiga tersedia untuk pengesahan bahan dan prestasi?
betul-betul. Kami boleh menyediakan sijil ujian bahan (komposisi kimia dan sifat mekanikal), laporan pemeriksaan dimensi dengan data CMM, laporan ujian kakisan semburan garam setiap ASTM B117 dan rekod ujian tekanan pecah. Semua laporan dikeluarkan oleh makmal yang diperakui atau makmal kualiti mematuhi IATF16949 kami sendiri.
S5: Adakah anda menawarkan pembungkusan untuk pengangkutan laut yang menghalang calar permukaan?
ya. Pembungkusan eksport standard termasuk: (a) pembalut beg PE individu, (b) pengasingan pad buih antara lapisan, (c) penutup hujung pada kedua-dua hujung untuk perlindungan permukaan kritikal, (d) peti kayu bertetulang keluli atau kes papan lapis yang difumigakan mengikut piawaian ISPM-15. Pemuatan kontena diawasi oleh pasukan logistik kami dengan gambar disediakan atas permintaan.
S6: Bolehkah Sinupower membantu dengan reka bentuk sistem atau pemilihan paip pengepala?
ya. Pasukan kejuruteraan kami menyediakan perundingan awal percuma: (1) pengiraan penurunan tekanan berdasarkan jenis penyejuk dan kadar aliran anda, (2) pengesyoran gred bahan berdasarkan suhu dan tekanan operasi, (3) panduan kaedah sambungan (brazing vs. mekanikal). Untuk projek volum besar, kami menawarkan lawatan teknikal di tapak atau sokongan persidangan video.
12. Cara Membuat Pesanan dengan Sinupower
-
Langkah 1: Hantar Pertanyaan– Hantar lukisan, sampel atau keperluan spesifikasi anda melalui borang hubungan atau e-mel kami.
-
Langkah 2: Kajian Kejuruteraan– Pasukan teknikal kami bertindak balas dalam masa 24 jam dengan pengesahan kebolehlaksanaan dan harga awal.
-
Langkah 3: Kelulusan Contoh– Potongan sampel dihasilkan dan dihantar untuk ujian dimensi dan fungsi anda.
-
Langkah 4: Pengeluaran Besar-besaran– Selepas kelulusan sampel, pengeluaran berskala penuh bermula dengan pemantauan SPC.
-
Langkah 5: Keluaran Kualiti & Penghantaran– Setiap kumpulan menjalani pemeriksaan akhir sebelum pembungkusan dan penghantaran dengan penjejakan yang disediakan.
📦 Bersedia untuk membuat pesanan anda atau meminta sampel?
Sinupower bertindak balas kepada semua pertanyaan dalam masa 24 jam.
Hubungi Pasukan Jualan →
