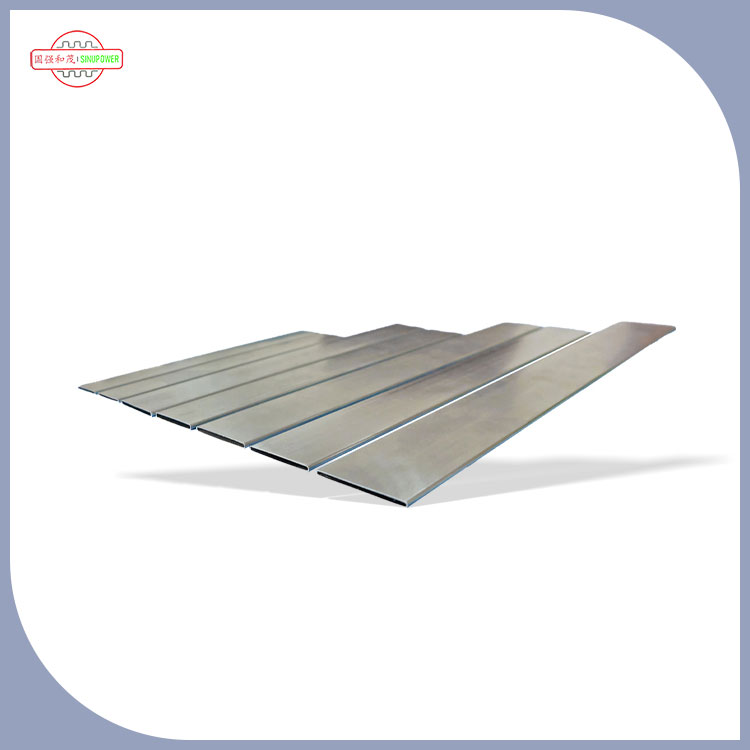

Tiub Teras Pemanas Kalis Kebocoran Dikimpal Laser

Untuk pengeluar HVAC automotif, kebolehpercayaan teras pemanas bermula dengan integriti jahitan tiub.Sinupower- yang berdedikasiPengeluarkomponen terma aluminium ketepatan – menghasilkanTiub Teras Pemanas Kalis Kebocoran Dikimpal Lasermenggunakan teknologi laser gentian berkuasa tinggi. Proses ini menghasilkan jahitan kimpalan yang berterusan dan homogen yang menghapuskan laluan kebocoran yang biasa dalam tiub yang dikimpal rintangan atau dijahit secara mekanikal. Profil diratakan jenis B memaksimumkan luas permukaan untuk pemindahan haba manakala jahitan dikimpal laser memastikan integriti struktur di bawah kitaran haba dan tekanan penyejuk. Hasilnya: teras pemanas yang berprestasi andal sepanjang hayat perkhidmatan kenderaan. Sebagai penerajupengilang tiub teras pemanas, Sinupower menyediakan perkhidmatan pembekal HVAC automotif di seluruh dunia dengan penyelesaian yang boleh dipercayai dan kalis bocor.

Mengapa Kimpalan Laser Penting untuk Tiub Teras Pemanas

Sinupower'sTiub Teras Pemanas Kalis Kebocoran Dikimpal Laserdihasilkan menggunakan proses yang memberikan kelebihan yang boleh diukur berbanding kaedah fabrikasi tiub konvensional:

Prestasi Sifar Kebocoran

• Kimpalan laser menghasilkan jahitan kimpalan yang berterusan dan homogen tanpa keliangan atau retakan mikro - menghapuskan mod kegagalan utama teras pemanas.
• Kedalaman penembusan kimpalan yang konsisten (biasanya 0.5–1.2mm) memastikan sambungan padan atau melebihi kekuatan bahan asas.
• Ujian kebocoran helium pada setiap kelompok pengeluaran mengesahkan kadar kebocoran di bawah 0.5 g/tahun bagi setiap tiub.
• Tiada bahan pengisi selepas kimpalan diperlukan, menghilangkan risiko sisa fluks atau kekotoran aloi pateri.

Kecekapan Pemindahan Haba Unggul

• Profil jenis B yang diratakan meningkatkan nisbah luas permukaan kepada isipadu, membolehkan pemindahan haba lebih cepat daripada penyejuk ke udara kabin.
• Lubang dalaman yang licin meminimumkan rintangan aliran dan penurunan tekanan merentasi teras pemanas.
• Ketebalan dinding yang seragam (toleransi ±0.05mm) memastikan kekonduksian terma yang konsisten merentasi keseluruhan panjang tiub.

Ketahanan Dipertingkatkan Di Bawah Berbasikal Terma

• Kimpalan laser mencipta ikatan metalurgi yang menahan pengembangan dan pengecutan haba berulang tanpa retak keletihan.
• Serasi dengan aloi aluminium AA3003 dan AA3102, dipilih untuk kekonduksian terma yang sangat baik (200–220 W/m·K) dan kebolehbentukan.
• Disahkan untuk 10,000+ kitaran haba dari -40°C hingga +120°C tanpa degradasi kimpalan.

Pembuatan Bersih, Bebas Fluks

• Kimpalan laser menghilangkan keperluan untuk pes fluks atau pematerian, mengurangkan risiko pencemaran dan memudahkan pemasangan hiliran.
• Tiada percikan kimpalan atau pengoksidaan permukaan – tiub sedia untuk pemasangan sirip dan pematerian tanduk serta-merta selepas dikimpal.
• Geometri manik kimpalan yang konsisten membolehkan pemasukan sirip automatik dan penyusunan teras tanpa masalah penjajaran.

Tiub Jenis B Dikimpal Laser lwn Tiub Jahit Konvensional

Proses Pengilangan – Dari Gegelung ke Tiub Selesai

Pengeluaran daripadaTiub Teras Pemanas Kalis Kebocoran Dikimpal Lasermengikuti proses enam langkah yang dikawal ketat dari stok gegelung ke tiub siap:

Langkah 1 – Pemilihan Bahan

• Bahan asas: Aloi aluminium AA3003 dan AA3102, dipilih untuk kekonduksian terma, kebolehbentukan dan keserasian pematerian.
• Stok gegelung masuk diuji untuk komposisi kimia dan kualiti permukaan.
• Julat ketebalan bahan: 0.20mm hingga 0.60mm bergantung pada keperluan aplikasi.

Langkah 2 – Membentuk Jalur

• Jalur aluminium dibentuk gulung menjadi profil jenis B - ciri keratan rentas bujur yang rata bagi tiub teras pemanas.
• Die membentuk ketepatan memastikan dimensi profil yang konsisten merentas keseluruhan panjang gegelung.
• Pengukuran laser dalam talian memantau geometri profil untuk mengekalkan toleransi.

Langkah 3 – Kimpalan Laser

• Laser gentian berkuasa tinggi (1–3 kW) menyampaikan tenaga terfokus ke jahitan tiub, mencipta kimpalan lubang kunci dengan penembusan dalam dan lebar sempit.
• Gas pelindung (argon atau helium) melindungi kolam kimpalan daripada pengoksidaan.
• Pemantauan kimpalan masa nyata menjejaki kedalaman penembusan, lebar kimpalan dan keliangan – secara automatik menolak bahagian luar spesifikasi.

Langkah 4 – Penyepuhlindapan Jahitan Kimpalan

• Penyepuhlindapan pasca kimpalan setempat melegakan tekanan sisa pada zon kimpalan tanpa menjejaskan suhu bahan asas.
• Memastikan kawasan kimpalan mempunyai kemuluran dan kebolehbentukan yang serupa dengan seluruh tiub.

Langkah 5 – Saiz dan Potong-ke-Panjang

• Tiub ditentukur kepada dimensi akhir melalui satu siri cetakan saiz.
• Potong mengikut panjang yang ditentukan pelanggan menggunakan peralatan menggergaji atau menggunting ketepatan.
• Hujung dinyahburkan dan disediakan untuk sisipan sirip atau lampiran pengepala.

Langkah 6 – Ujian Kebocoran 100%.

• Setiap tiub menjalani ujian kebocoran spektrometri jisim helium untuk mengesahkan prestasi kalis bocor.
• Kriteria penerimaan: ≤0.5 g/tahun kebocoran.
• Tiub yang gagal dalam ujian ditolak secara automatik – memastikan sifar tiub yang rosak meninggalkan barisan pengeluaran.

Fokus Aplikasi – Teras Pemanas untuk HVAC Automotif

Sebagai seorang yang dipercayaipembekal tiub teras pemanas automotif, produk Sinupower digunakan merentasi pelbagai platform kenderaan:

Aplikasi Utama

• Sistem HVAC kenderaan penumpang:Komponen teras untuk pemanasan kabin dalam sedan, SUV dan trak ringan.
• Kawalan iklim kenderaan komersial:Teras pemanas tugas berat untuk trak, bas dan peralatan luar lebuh raya.
• Pengurusan haba kenderaan elektrik:Disepadukan ke dalam sistem pemanasan EV (pam haba atau konfigurasi pemanasan rintangan).
• Unit pengendalian udara HVAC:Digunakan dalam aplikasi pemanasan bangunan dan industri di mana penukar haba yang padat dan kalis bocor diperlukan.

Titik Integrasi dalam Perhimpunan Teras Pemanas

• Tiub dimasukkan di antara susunan sirip dan dikembangkan atau dipateri untuk membentuk blok teras.
• Hujung tiub disambungkan ke pengepala masuk/keluar melalui pematerian atau penyambung mekanikal.
• Bahan penyejuk (penyejuk enjin atau cecair pemanas EV) mengalir melalui bahagian dalam tiub, manakala udara melalui bahagian luar bersirip.
• Pemindahan haba berlaku daripada bendalir melalui dinding tiub dan sirip ke udara kabin.

Keserasian dengan Proses Perhimpunan

• Tiub kami serasi dengan proses pematerian suasana terkawal (CAB) dan pematerian vakum.
• Jahitan kimpalan bebas oksida yang licin tidak memerlukan pembersihan tambahan sebelum pematerian - mengurangkan langkah proses dan risiko pencemaran.
• Profil dan panjang tiub boleh disesuaikan agar sesuai dengan geometri teras tertentu dan keperluan platform kenderaan.

Pensijilan Kualiti dan Piawaian Pengilangan

Proses pembuatan Sinupower beroperasi di bawah sistem yang diperakui berikut:

📋 Salinan sijil penuh disediakan atas permintaan.

Harta Intelek

• 2 paten ciptaan– termasuk sistem penentududukan kimpalan laser proprietari untuk tiub jenis B.
• 15 paten reka bentuk– meliputi profil tiub unik dan geometri teras pemanas.
• 16 paten model utiliti– memberi tumpuan kepada penambahbaikan dalam proses pembentukan tiub dan kimpalan.

Keupayaan Penyesuaian untuk Tiub Teras Pemanas

Penyesuaian Dimensi

• Lebar tiub:12mm hingga 40mm (ditentukan pelanggan)
• Ketinggian tiub:1.5mm hingga 5.0mm (profil diratakan)
• Ketebalan dinding:0.20mm hingga 0.60mm
• Panjang:100mm hingga 2,000mm (potong-untuk-panjang setiap pesanan)
• Toleransi:±0.05mm pada dimensi kritikal

Pilihan Aloi dan Salutan

• AA3003:Aloi standard – kekonduksian terma yang baik dan kebolehbentukan, tahan kakisan.
• AA3102:Varian kekuatan lebih tinggi – sesuai untuk aplikasi tekanan tinggi atau lebih menuntut.
• Rawatan permukaan:Salutan zink-serpihan pilihan atau salutan penukaran untuk rintangan kakisan yang dipertingkatkan.

Pilihan Borang Akhir

• Potongan persegi– standard untuk sisipan pengepala
• Chamfered hujung– untuk pemasangan yang lebih mudah dan pemasangan meterai
• Hujung yang diperluaskan– untuk sambungan pengepala mekanikal
• Profil hujung tersuai– setiap lukisan pelanggan

Proses Pembangunan

1. Penyerahan keperluan:Pelanggan menyediakan spesifikasi, lukisan atau sasaran prestasi.
2. Semakan kebolehlaksanaan:Pasukan kejuruteraan menilai bahan, profil dan parameter kimpalan.
3. Reka bentuk alatan:Die membentuk dan mengimpal dikilangkan sendiri.
4. Larian prototaip:Sehingga 100 keping untuk pengesahan pelanggan – kos mati sahaja.
5. Pengeluaran:Pengilangan berskala penuh dengan PPAP Tahap 3 tersedia.
6. Penghantaran:Penghantaran berjadual dengan sijil bahan dan laporan pemeriksaan.

Jaminan Kualiti – Cara Kami Memastikan Kualiti Kimpalan Boleh Dipercayai

Setiap kumpulanTiub Teras Pemanas Kalis Kebocoran Dikimpal Lasermenjalani rangka kerja kawalan kualiti kami yang ketat:

Kawalan Bahan Mentah

• Gegelung aluminium diperoleh daripada peleburan yang diperakui ISO 14001 dengan kebolehkesanan bahan penuh.
• Pemeriksaan masuk: komposisi kimia (OES), kualiti permukaan dan pengesahan ketebalan.

Kawalan Dalam Proses

• Membentuk:Pemantauan dimensi masa nyata dengan kawalan maklum balas untuk mengekalkan ketepatan profil.
• Kimpalan laser:Kuasa, kelajuan dan aliran gas pelindung sentiasa dipantau. Kualiti jahitan kimpalan disahkan melalui tomografi koheren optik sebaris (OCT).
• Penyepuhlindapan:Penyepuhlindapan aruhan setempat dengan pemantauan suhu untuk memastikan struktur butiran yang konsisten di zon kimpalan.

Pemeriksaan Akhir

• Dimensi:OD, lebar, tinggi dan ketebalan dinding diukur pada 3 mata setiap tiub.
• Ujian kebocoran:Spektrometri jisim helium – 100% tiub, ≤0.5 g/tahun.
• Pemeriksaan kimpalan:Pengesahan visual dan mikroskopik kesinambungan jahitan kimpalan.
• mekanikal:Ujian tegangan dan pecah setiap kelompok rawatan haba.

Prosedur ini memastikan setiap penghantaran memenuhi keperluan kualiti yang ketat bagi aplikasi HVAC automotif.

Kemampanan dan Pematuhan Alam Sekitar

Kecekapan Tenaga

• Kimpalan laser menggunakan tenaga yang jauh lebih sedikit daripada operasi relau pematerian tradisional - mengurangkan jejak karbon kami.
• Teknologi pembakar regeneratif dalam proses penyepuhlindapan mengurangkan penggunaan gas sebanyak 18%.

Kitar Semula dan Pengurangan Sisa

• 98% penggunaan bahan – semua sekerap aluminium diasingkan dan dikembalikan kepada kitar semula yang diperakui.
• Tiada fluks atau pes pateri digunakan dalam proses kimpalan, menghapuskan aliran sisa berbahaya.

Pematuhan

• Mematuhi RoHS – tiada bahan terlarang dalam bahan atau proses.
• Mematuhi REACH – semua aloi dan bahan kimia pemprosesan memenuhi piawaian alam sekitar EU semasa.

Soalan Lazim Mengenai Tiub Teras Pemanas Dikimpal Laser

Hubungi Sinupower – Penyelesaian Tiub Teras Pemanas

Sinupower menyampaikanTiub Teras Pemanas Kalis Kebocoran Dikimpal Laseryang membolehkan pengeluar HVAC automotif menghasilkan teras pemanas dengan kebolehpercayaan yang unggul, prestasi terma yang konsisten dan jumlah kos pengeluaran yang lebih rendah. Kami menjemput OEM, pembekal HVAC peringkat satu dan pengeluar teras pemanas untuk menghubungi kami untuk mendapatkan sampel, lembaran data teknikal atau semakan reka bentuk kerjasama.
